Sie verbinden die Vorteile der analogen und digitalen Messgeräten und gewährleisten gute Visualisierung der Trendanzeige der Messgröße und hohe Genauigkeit der Messung. Dank Einsatz von 3 und 7-farbigen Lichtbalken aus Dioden neuster Technologie ist eine sehr gute Prozessvisualisierung möglich.
Diese Messgeräte finden Anwendung in verschiedenen Industriezweigen, z.B.: Lebensmittelindustrie, Abwasserpumpwerken und Kläranlagen, chemischer Industrie, meteorologischen Stationen, Brauereien. Sie werden auch in Automatikschaltkreisen eingesetzt, bei denen programmierbare Steuerungen verwendet werden.
Eigenschaften:
- Programmierbarer Eingang:
- Spannungseingang: 0…600 V, 0…60 mV, ±300 mV
- Stromeingang: 0…20 mA, 0…5 A,
- Thermopaar, Widerstandsthermometer,
- 0...5kΩ
- Programmierbarer Ausgang:
- Analogausgang,
- Binärausgang (bis zu 8 OC Ausgänge),
- Digitalausgang RS-485 MODBUS-Protokoll.
- Ausführungsarten:

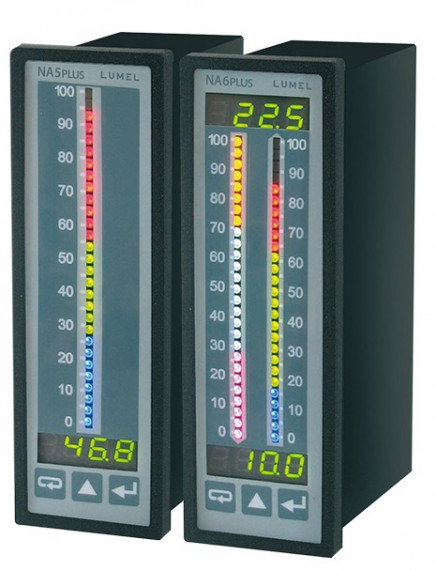

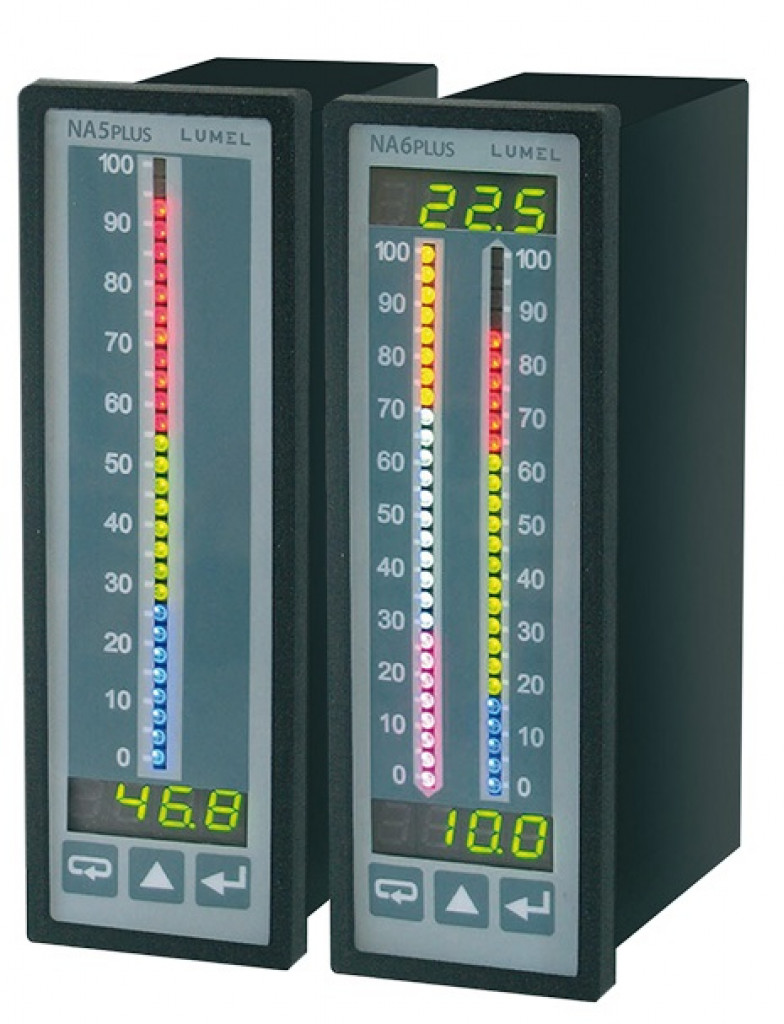

- NA5PLUS – senkrecht, 1 Messkanal, Lichtbalken und Display,
- NA6PLUS – senkrecht, 2 Messkanäle, je 2 Lichtbalken und 2 Displays.
- Spannungsversorgung: 95...253V a.c./ 90...300V d.c. oder 20...40V a.c./ 20...60V d.c.
Neben den programmierbaren Messfunktionen haben Messgeräte mit Lichtbalkenanzeige auch folgende programmierbare Zusatzfunktionen, die den Messvorgang und die Bedienungen erleichtern.
- Umrechnung der Messgröße auf eine Anzeige anhand einer individuellen 21-Punkt Kennlinie,
- Arithmetische Funktionen: Potenzieren, Radizieren (NA6 PLUS zusätzlich Operationen auf Kanälen: Addition, Subtraktion, Multiplikation, Division)
- Programmierbare Farbe und Auflösung der Lichtbalkenanzeige,
- Signalisierung bei Überschreitung der eingestellten Alarmwerte,
- Alarm ausgelöst durch die Änderungsgeschwindigkeit des gemessenen Signals,
- Registrierung des Messsignals in einprogrammierten Zeitintervallen,
- Speicher für Minimal- und Maximalwert,
- Programmierbare Messwertmittelung,
- Programmierbare Auflösung der Anzeige,
- Passwort gesicherte Parametereingabe,
- Programmierbare Auflösung der Anzeige,
- MODBUS-Protokoll Unterstützung – RTU,
- Abmessungen: 48 x 144 x 100 mm
