Der Ausgangssignal ist vom Eingangssignal und Versorgung galvanisch getrennt.
Mess- und Hilfsfunktionen sind im Messumformer P30H programmierbar entweder über Tastatur, frei verfügbares eCon Software über RS-485 oder Ethernet-Schnittstelle oder auch mittels Standard-Webbrowser über die geräteeigene Homepage.
Messumfomer P30H ist in 3 Ausführungen zugänglich:
- Standardausführung,

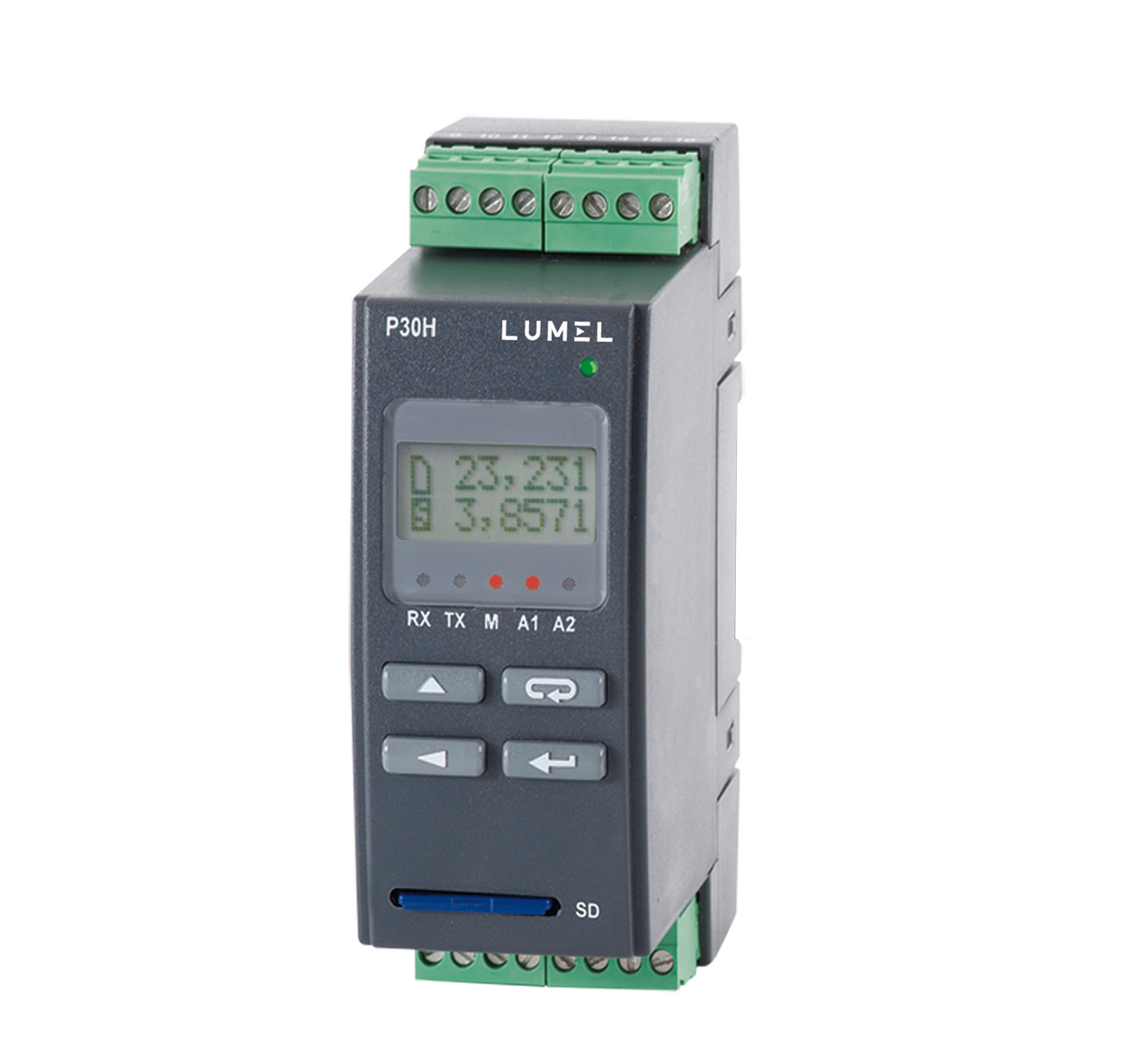

- Typenzusatz - Registrierfunktion auf SD/SDHC Karte,

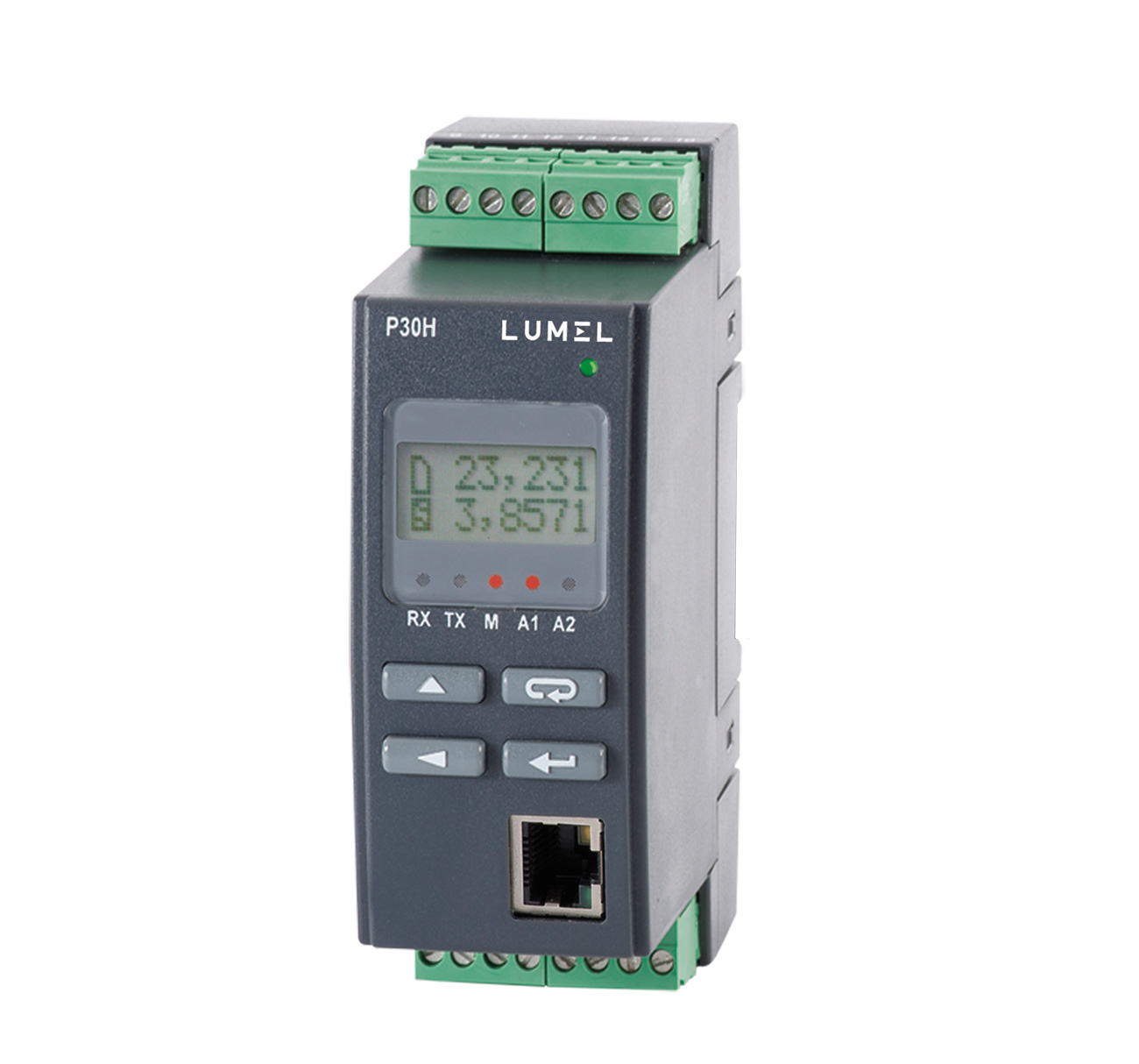

- Typenzusatz - Ethernet-Schnittstelle und interner Systemdaten-Speicher
Merkmale und Funktionalitäten:
- programmierbarer Eingang:
- Netzwerkparameter, d.c.
- Strom über Nebenwiderstand +/- 150mV

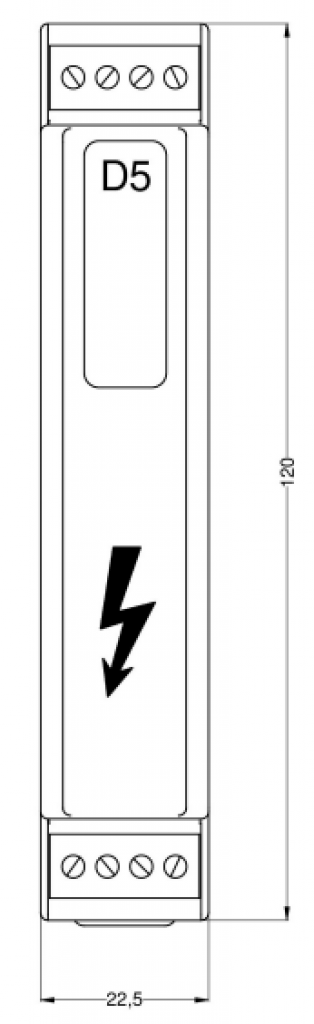

- Spannung 0...12/48/100/250V oder 0...600/1000V im Set mit Vorwiderstand D5
- Ausgang:
- 1 x analog 0/4...20 mA oder 0...10 V
- 1 x Relais optional austauschbar gegen CANopen oder analog 0/4...20 mA oder 0...10 V
- 1 x zusätzlicher Relais optional austauschbar gegen Versorgungsausgang 0...24V d.c.
- Anzeige: LCD 2 x 8 Zeichen mit LED Hinterbeleuchtung,
- Versorgung: 85..253 V a.c./d.c. oder 20...40 V a.c./d.c., / 20...60 V d.c.
- Umformung der beliebigen Messgröße auf ein analoges Ausgangssignal anhand der Kennlinie
- ein oder zwei Relaisalarme mit Schließkontakt mit 6 Arbeitsmodi
- zusätzlicher Versorgungsausgang 24 V d.c 30 mA programmgesteuert ein/ausgeschaltet (Option)
- Registrierung der Eingangssignale in vorprogrammierten Zeitabschnitten im internen Speicher, auf SD/SDHC Karte (optional) oder im Systemdaten-Speicher (optional)
- Schnittstelle RS-485 mit RTU Modbus-Protokoll
- Schnittstelle RS-485 Master/ Monitor-Betrieb - Abfrage eines Geräts
- Schnittstelle CANopen-Protokoll (Option)
- SD/SDHC-Kartenspeicher (Option)
- Ethernet 10/100 BASE-T Schnittstelle (Option):
- Protokoll: Modbus TCP/IP, HTTP, FTP.
- Services: Web-Server, FTP, DHCP.
- Abmessungen: 45 x 120 x 100 mm
Check how P30H server works (username: user, password: pass)
