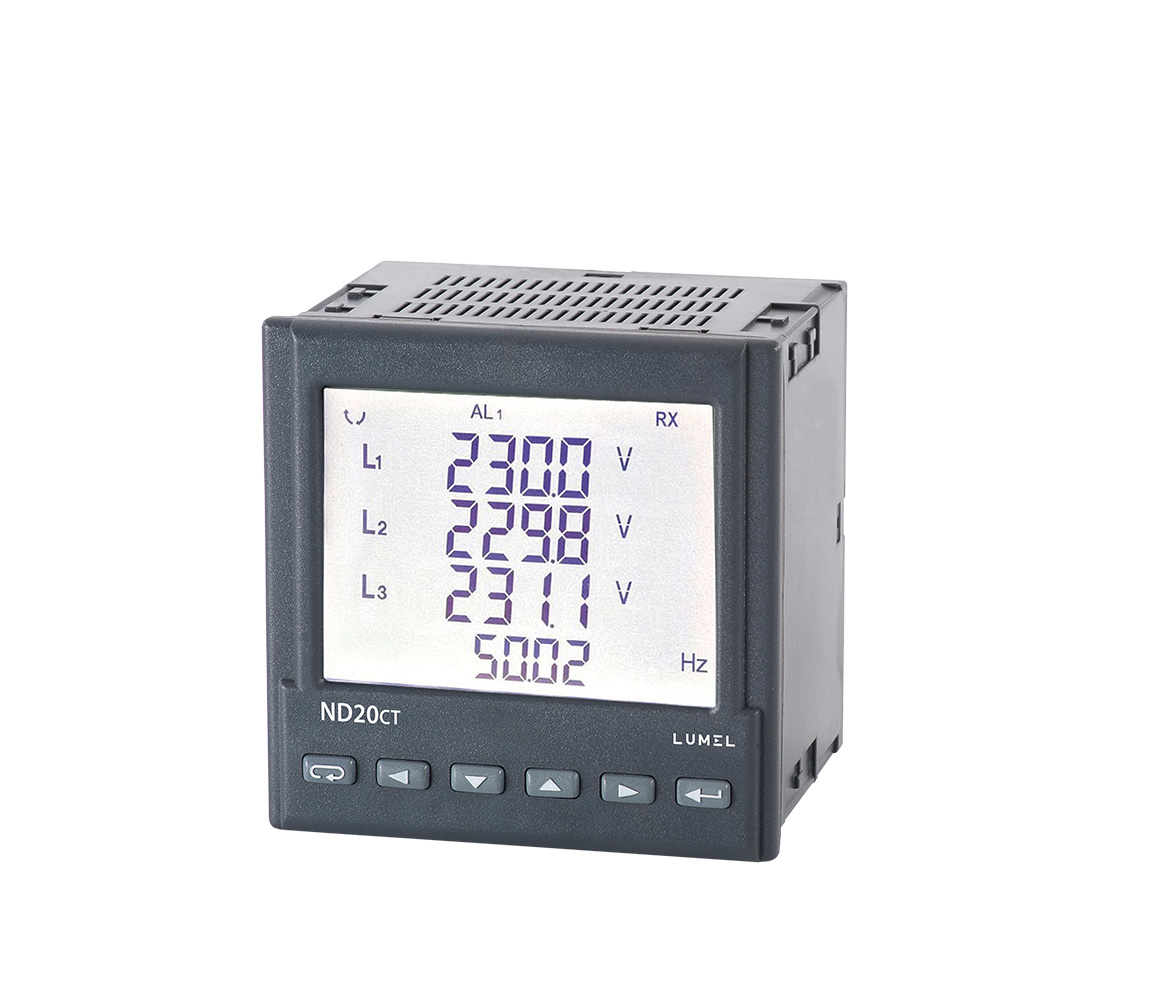

ND20CT

Messgerät für 1-und 3-Phasen-Netzparameter zur Kooperation mit Stromwandler der Serie LJ

Konfiguration / Anfrage

Przejdź do strefy

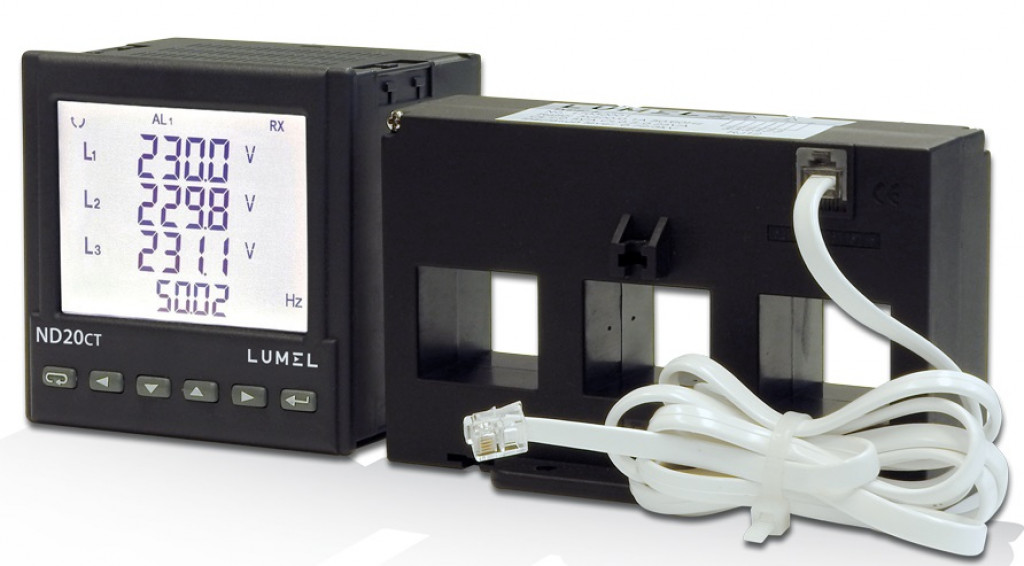

Das ND20CT-Messgerät ermöglicht die schnelle, einfache und bequeme Montage von dedizierten 1- und 3-Phasen-Stromwandlern und eliminiert zusätzlich das Risiko einer falschen Verbindung des Messgeräts mit den Transformatoren.
Es ist in perfektes Gerät zur Kontrolle und Überwachung der Energie und ermöglicht die Steuerung und Optimierung von Leistungselektronik-Geräten, Systemen und Industrieanlagen.

  • Messung von Energienetzparameter in 1-oder 3-Phasennetzen (3- oder 4-Leiter-Systeme)
  • Stromeingänge 0,1 A und 0,25 A (für dedizierte Stromwandler)

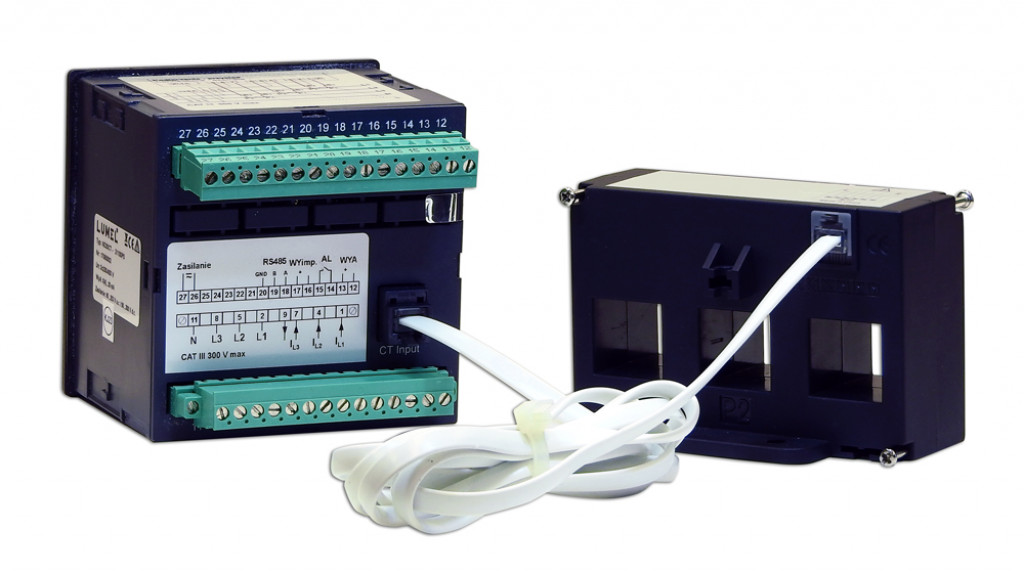

  • schnelle und bequeme Verbindung von Stromwandlern über RJ12-Stecker oder Schraubklemmen
  • Messung von THD Faktor,
  • LCD 3,5” Display mit Hinterbeleuchtung,
  • Schutzart (frontseitig) IP65,
  • digitale  Datenübertragung zum übergeordneten System mithilfe von RS-485 -Schnittstelle (MODBUS RTU)
  • konfigurierbarer Analog- (optional), Alarm- und Impulsausgang (Energie)
  • benutzerprogrammierbare Anzeige

ND20CT wurde für die Verwendung in Verbindung mit folgenden Stromwandlern entwickelt:

  • LJ12 - 1-phasige, mit RJ12-Stecker und Ausgang 100 mA; über einen Splitter mit ND20CT zu verbinden,
    • Bereiche 50-250 A, Klasse 1 oder 0,5*

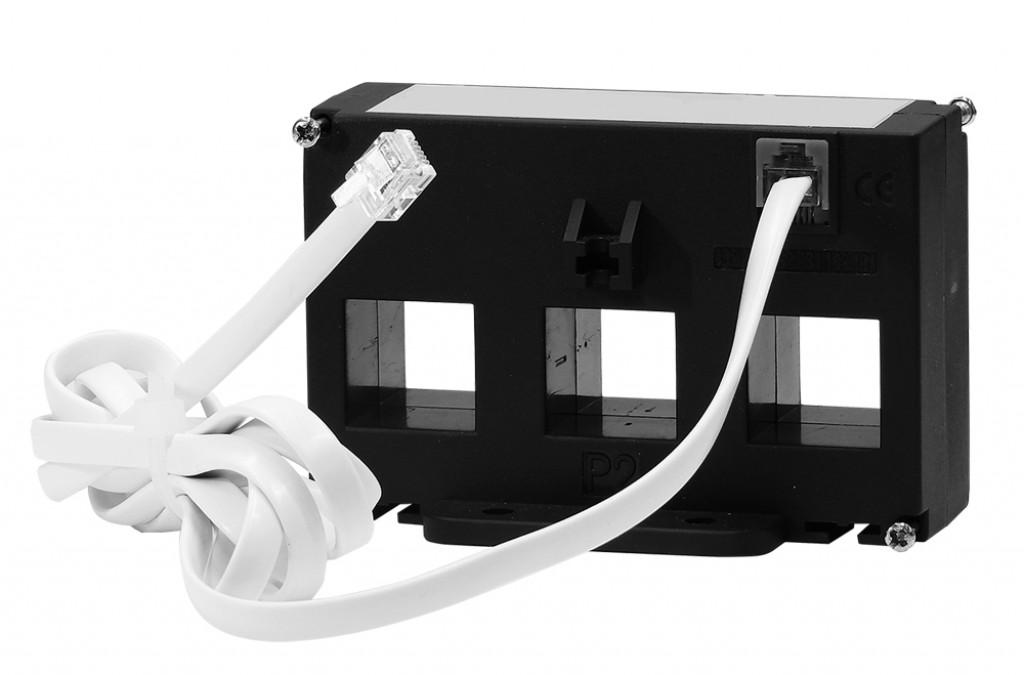

  • LJ25, LJ35, LJ45 - 3-phasige, integriet in einem Gehäuse mit RJ12-Stecker und 100 mA Ausgang
    • LJ25, Bereiche 60-200A, Klasse 1 oder 0,5*
    • LJ35, Bereiche 60-250A, Klasse 1 oder 0,5*
    • LJ45, Bereiche 250-600A, Klasse 1 oder 0,5*
  • L308, L306, L307 - 3-phasige, integriet in einem Gehäuse mit Schraubklemmen und 250 mA Ausgang
    • L308, Primärstrom 63A, Klasse 0,5
    • L306, Primärstrom 125A, Klasse 0,5
    • L307, Primärstrom 250A, Klasse 0,5
